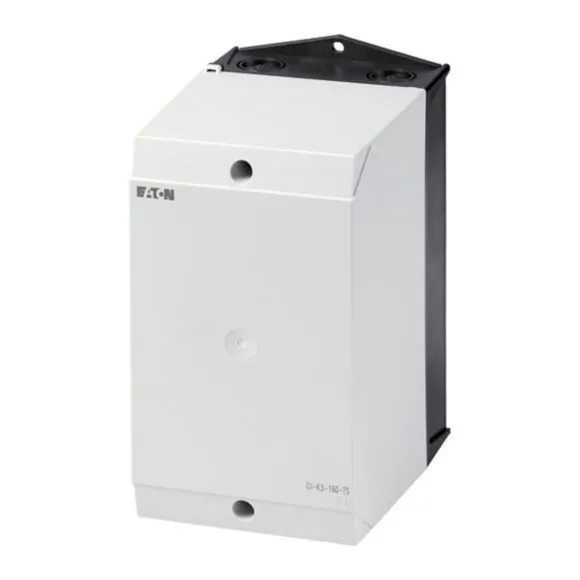

Descrizione Custodia Materiale Isolante 200x120x160mm Guida DIN CI-K3-160-TS Eaton 206885AssortimentoCustodia compatta CI-KFunzione di basecustodia vuotaFunzione di baseCustodie vuote CI-KApparecchio singolo/apparecchio completoApparecchio singoloGrado di protezioneFrontale IP65IP65, per entrata cavi nella tecnica a perforazioneGrado di protezioneFrontale IP65IP65, per entrata cavi nella tecnica a perforazioneMaterialepolicarbonato rinforzato con fibra di vetroColoreBase della custodia RAL 9005, neroParte superiore della custodia grigio chiaro RAL 7035Descrizionesetti sfondabili, metrici, nella parte superiore, inferiore e parete retroEntrata cavi di comandoIndicatori luminosi L‐… montabili nel passaggio cavi sfondabile della base M20/M25Entrata caviApertura sfondabile rigidaDimensioniLarghezza120 mmAltezza200 mmProfondità160 mmProfondità custodiaLegenda graficoMisure dall'alto:Profondità di montaggio con piastra di montaggioProfondità di montaggio per guide DIN per montaggio a scatto, altezza 7,5 mmProfondità di montaggio per guide DIN per montaggio a scatto, altezza 15 mmProfondità di montaggio per guide DIN per montaggio a scatto, altezza 7.5 mm128 mmEquipaggiamentoCon guida DIN secondo IEC/EN 60715Passaggi cavi sfondabiliPassaggi cavi sfondabili2 x M25/20 2 x M25/20 1 X M20Parete retro:2 x M25/20  DATI TECNICIGeneralitàConformità alle normeIEC/EN 60529DIN EN 62208Idoneità ai climiCaldo umido, costante, secondo IEC 60068-2-78Caldo umido, ciclico secondo IEC 60068-2-30Temperatura ambiente-25 - +70-25 - +40 (per entrata cavi nella tecnica a perforazione) °CGrado di protezioneFrontale IP65IP65, per entrata cavi nella tecnica a perforazioneDissipazioneMassima dissipazione in caso di installazione singola, temperatura ambiente +20 C25.5 WMaterialeMaterialeBasePolicarbonato rinforzato con fibra di vetroMaterialeCoperchioPolicarbonato rinforzato con fibra di vetroTrattamento della superficieResistente alla corrosioneColoreBaseRAL 9005. nero (opaco)ColoreCoperchioRAL 7035, grigio chiaro (opaco)Caratteristiche materialeElettricheResistenza alla corrente di fugaCTI 175 (base, secondo IEC 60112)CTI 175 (coperchio, secondo IEC 60112)ElettricheResistenza della superficie secondo IEC 60093> 1 Ω x 1013ElettricheResistenza isolamento secondo IEC 60243-130 kV/mmTermicheResistente alla temperatura-40 °C - +120 °C (custodia)-40 °C - +80 °C (guarnizione)MeccanicheResistenza agli urtiIK06 secondo EN 50102Meccanichemax. portataPiastra di montaggio0.85 kgMeccanichemax. portataGuida DIN0.85 kgChimicheResistenza chimicaSottocassetta, coperchioResistente a: acidi < 10%, olio minerale, alcol, benzina, grassi, soluzioni salineResistente condizionatamente a: acidi > 10%, alcolNon resistente a soluzioni alcaline, benzoloMembrana passante (CI-K1/CI-K2) e materiale guarnizioneResistente a: acidi < 10%, soluzioni basiche; alcol; soluzioni salineResistente condizionatamente a: acidi > 10%, grassi, benzoloNon resistente a olio minerale, benzoloAtmosfericheNebbia salinaIEC 60068-2-11AtmosfericheResistenza raggi UVSotto tettuccio di protezioneAtmosfericheAssorbimento acqua secondo DIN EN ISO 620.29 %Comportamento alla fiammaProva filamento incandescenteComportamento alla fiamma960 °C/1mm spessore lamelle (base, coperchio; filamento incandescente secondo VDE 0471 Parte 2)650 °C/1mm spessore lamelle (materiale guarnizione; secondo VDE 0471 Parte2)Comportamento alla fiammaProva filamento incandescenteSecondo UL 94VO/1,5 mm spessoreComportamento alla fiammaProva filamento incandescenteSecondo UL 94HBComportamento alla fiammaPrivo di alogenosìVERIFICHE DI PROGETTO SECONDO IEC/EN 61439Dati tecnici per verifiche di progettoCorrente nominale d'impiego per i dati relativi alla dissipazione [In]0 ADissipazione per polo, in funzione della corrente [Pvid]0 WDissipazione dell'apparecchio, in funzione della corrente [Pvid]0 WDissipazione statica, indipendente dalla corrente [Pvs]0 WPotere di dissipazione [Pve]25.5 WTemperatura ambiente di servizio min.-25 °CTemperatura ambiente di servizio max.+70 °CGrado di protezioneFrontale IP65IP65, per entrata cavi nella tecnica a perforazioneMassima dissipazione in caso di installazione singola, temperatura ambiente +20 C25.5 WComportamento alla fiamma960 °C/1mm spessore lamelle (base, coperchio; filamento incandescente secondo VDE 0471 Parte 2)650 °C/1mm spessore lamelle (materiale guarnizione; secondo VDE 0471 Parte2)Resistenza alla corrente di fugaCTI 175 (base, secondo IEC 60112)CTI 175 (coperchio, secondo IEC 60112)Trattamento della superficieResistente alla corrosioneResistenza agli urtiIK06 secondo EN 50102Resistente alla temperatura-40 °C - +120 °C (custodia)-40 °C - +80 °C (guarnizione)Resistenza raggi UVSotto tettuccio di protezioneVerifiche di progetto IEC/EN 6143910.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosioneI requisiti della norma di prodotto sono soddisfatti.10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al caloreI requisiti della norma di prodotto sono soddisfatti.10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normaleI requisiti della norma di prodotto sono soddisfatti.10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinariI requisiti della norma di prodotto sono soddisfatti.10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UVsu richiesta10.2 Idoneità di materiali e componenti10.2.5 SollevamentoNon pertinente.10.2 Idoneità di materiali e componenti10.2.6 Prova d'urtoNon pertinente dal momento che l'intero quadro elettrico deve essere valutato.10.2 Idoneità di materiali e componenti10.2.7 DicitureI requisiti della norma di prodotto sono soddisfatti.10.3 Grado di protezione degli involucriI requisiti della norma di prodotto sono soddisfatti.10.4 Vie di dispersione aerea e superficialeI requisiti della norma di prodotto sono soddisfatti.10.5 Protezione contro scosse elettricheNon pertinente dal momento che l'intero quadro elettrico deve essere valutato.10.6 Montaggio incassato di apparecchiNon pertinente dal momento che l'intero quadro elettrico deve essere valutato.10.7 Circuiti interni e collegamentiRientra nella responsabilità del costruttore del quadro elettrico.10.8 Collegamenti per conduttori introdotti dall'esternoRientra nella responsabilità del costruttore del quadro elettrico.10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di reteRientra nella responsabilità del costruttore del quadro elettrico.10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulsoRientra nella responsabilità del costruttore del quadro elettrico.10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolanteI requisiti della norma di prodotto sono soddisfatti.10.10 RiscaldamentoIl calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.10.11 Resistenza al corto circuitoRientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.10.12 EMCRientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.10.13 Funzione meccanicaPer l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).DATI TECNICI SECONDO ETIM 8.0apparecchi elettrici a bassa tensione (EG000017) / Cassetta vuota per apparecchi di commutazione (EC000712)Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Alloggiamento vuoto per unitÓ di comando ([email protected] [AKN343014])Attacco LampadaplasticaLarghezza120 mmAltezza160 mmprofondità222 mmcon coperchio trasparentenoadatto per arresto d’emergenzasìTipologiastrutturagrado di protezione (IP)IP65tipo di protezione (NEMA)altri Custodia Materiale Isolante 200x120x160mm Guida DIN CI-K3-160-TS Eaton 206885
